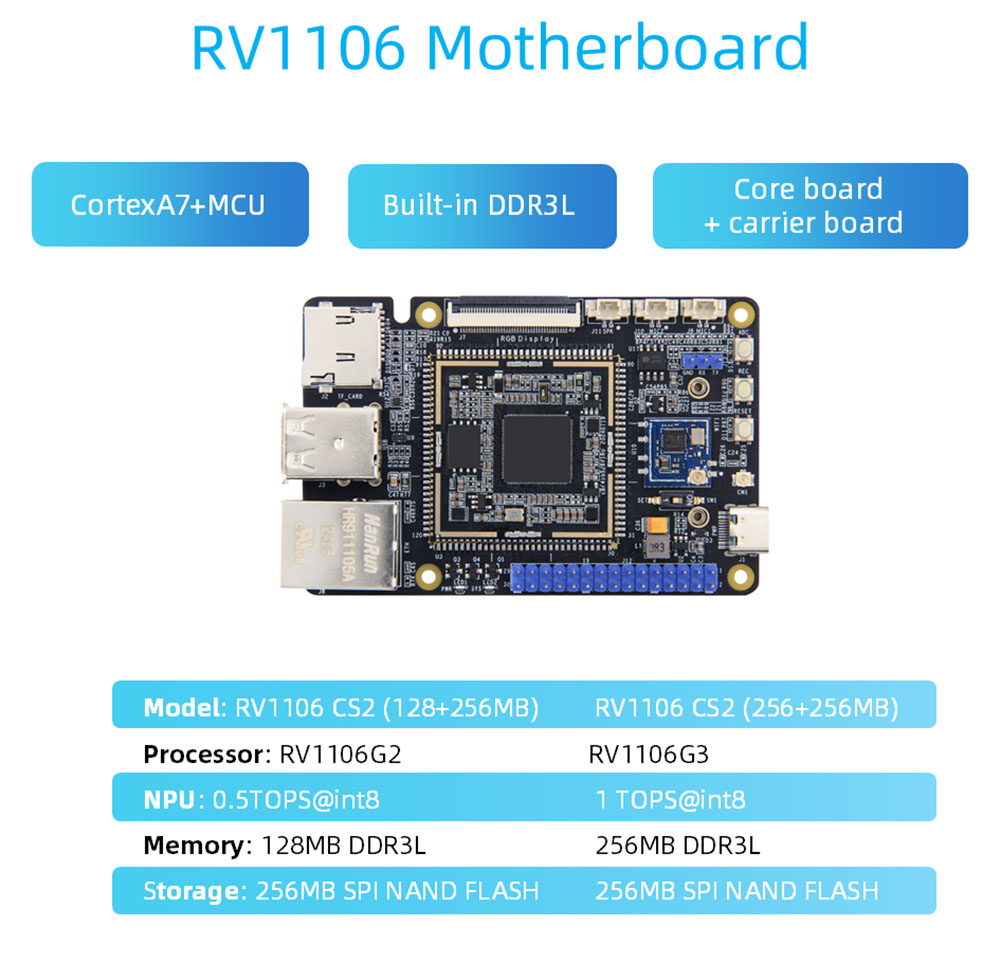

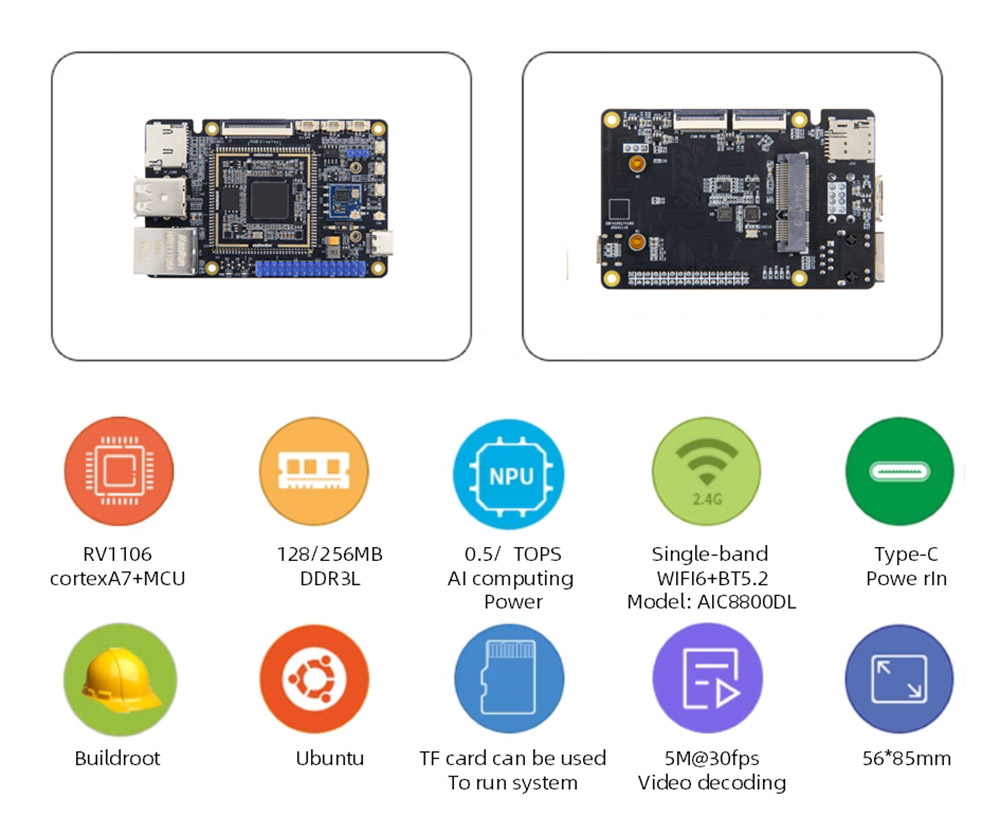

Rockchip RV1106 matična plošča

Odbor TP-RV1106 je namenjen predvsem proizvajalcem in vgrajenih razvijalcih začetne ravni, za razvoj pa se lahko uporablja na različnih področjih, kot so pametni dom, varnostna spremljanje, industrijska avtomatizacija, potrošniška elektronika, internet stvari, izobraževanje in zabavo.

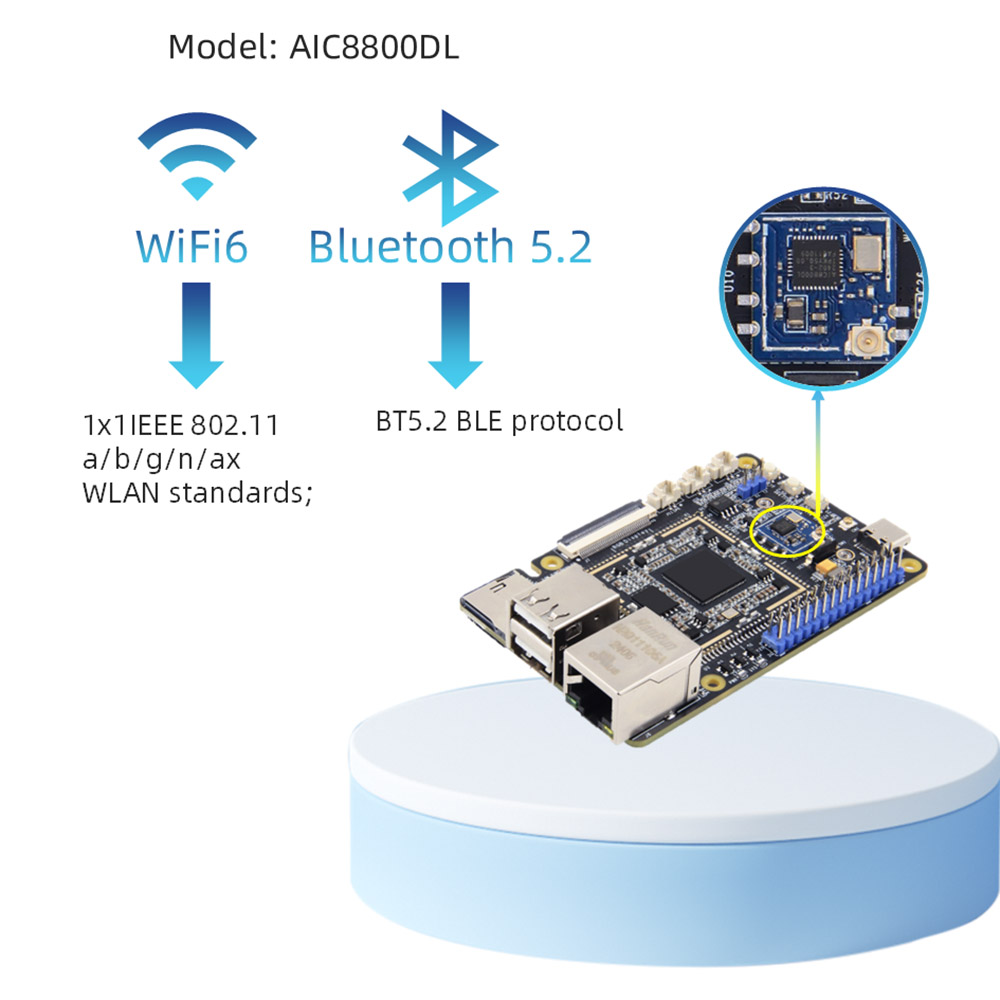

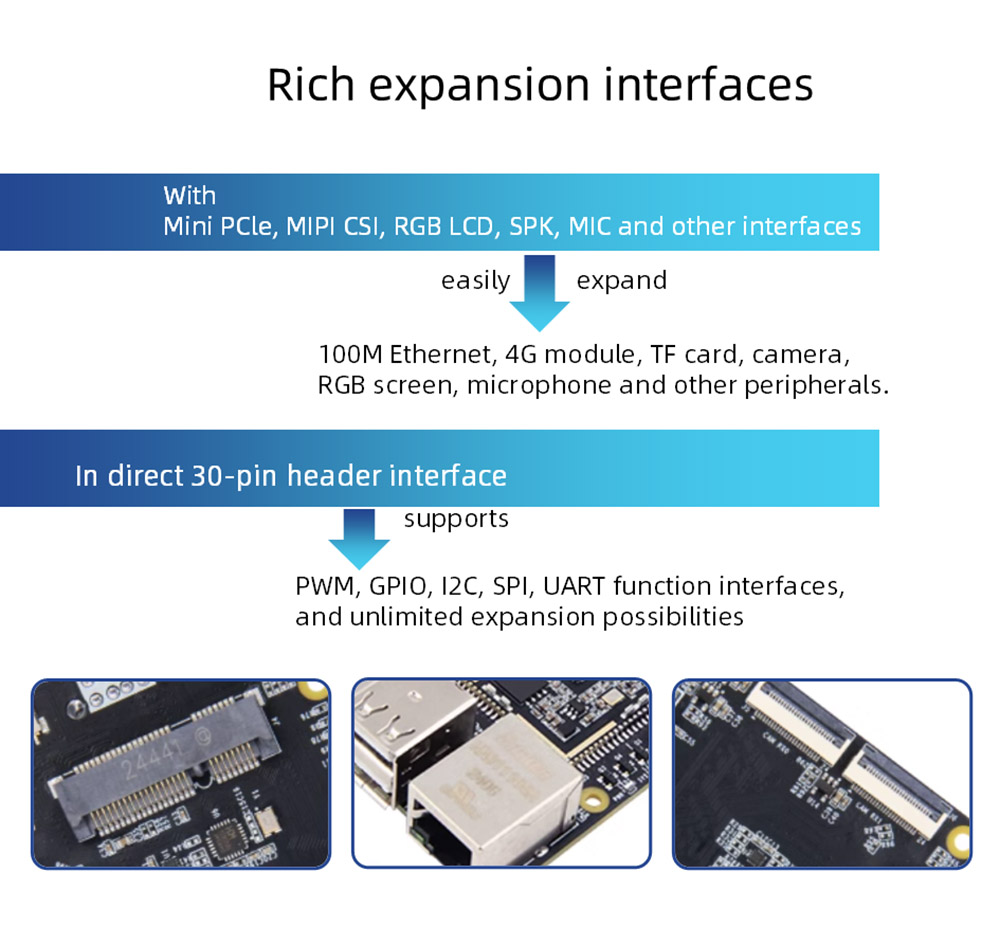

Uporabite Rockchip RV1106 kot glavni čip z enopasovnim WiFI6+BT5.2 brezžični modul USB2.0 gostitelja, 100M Ethernet, držalo za TF kartice, MIPI kamero, MIC, SPK in druge periferne, 30Pin konfigurabilne zatiče, podpira GPIO, SPI, SPI, I2C, UART FUNCIONS.

Vgrajena neodvisna računalniška moč NPU lahko doseže 0,5t/1Tops@int8, s kamero pa lahko spoznava Yolo Video v realnem času, prepoznavanje slik in druge funkcije.

Vgrajen modul za kodiranje videoposnetkov z nizko zamudo lahko podpira do 5m@30fps H264/H265 Video kodiranje, 4m@60fps JPEG/MJPEG kodiranje in podpira več bitnih metod krmiljenja hitrosti.

Plošča ponuja dve izbirni konfiguraciji pomnilnika, z velikostjo le 56*85 mm, majhno in izvrstno, nizko porabo energije in visoko zmogljivost ter lahko enostavno zažene sistem Linux.

Ponuja sliko sistema BuildRoot, popolnoma odprtokodne podatke, vadnice, celoten paket za razvoj gonilnikov SDK, sheme PDF in druge vire za lažjo uporabo uporabnikov in sekundarnega razvoja.

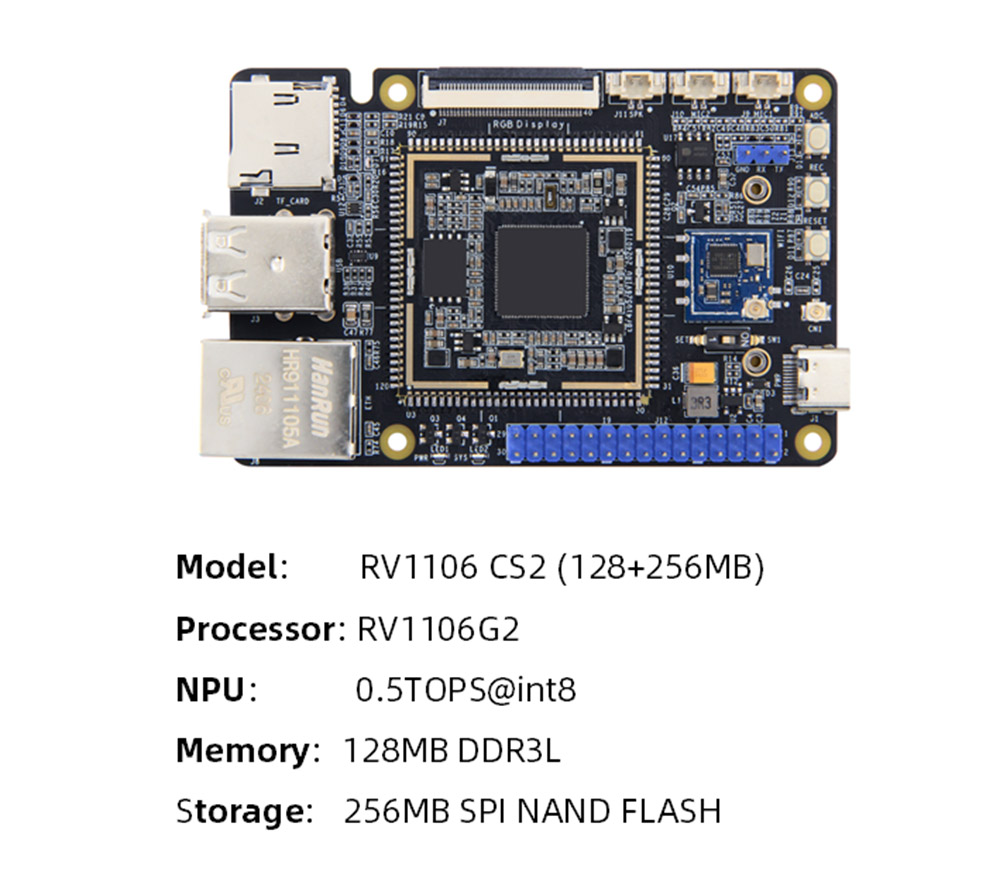

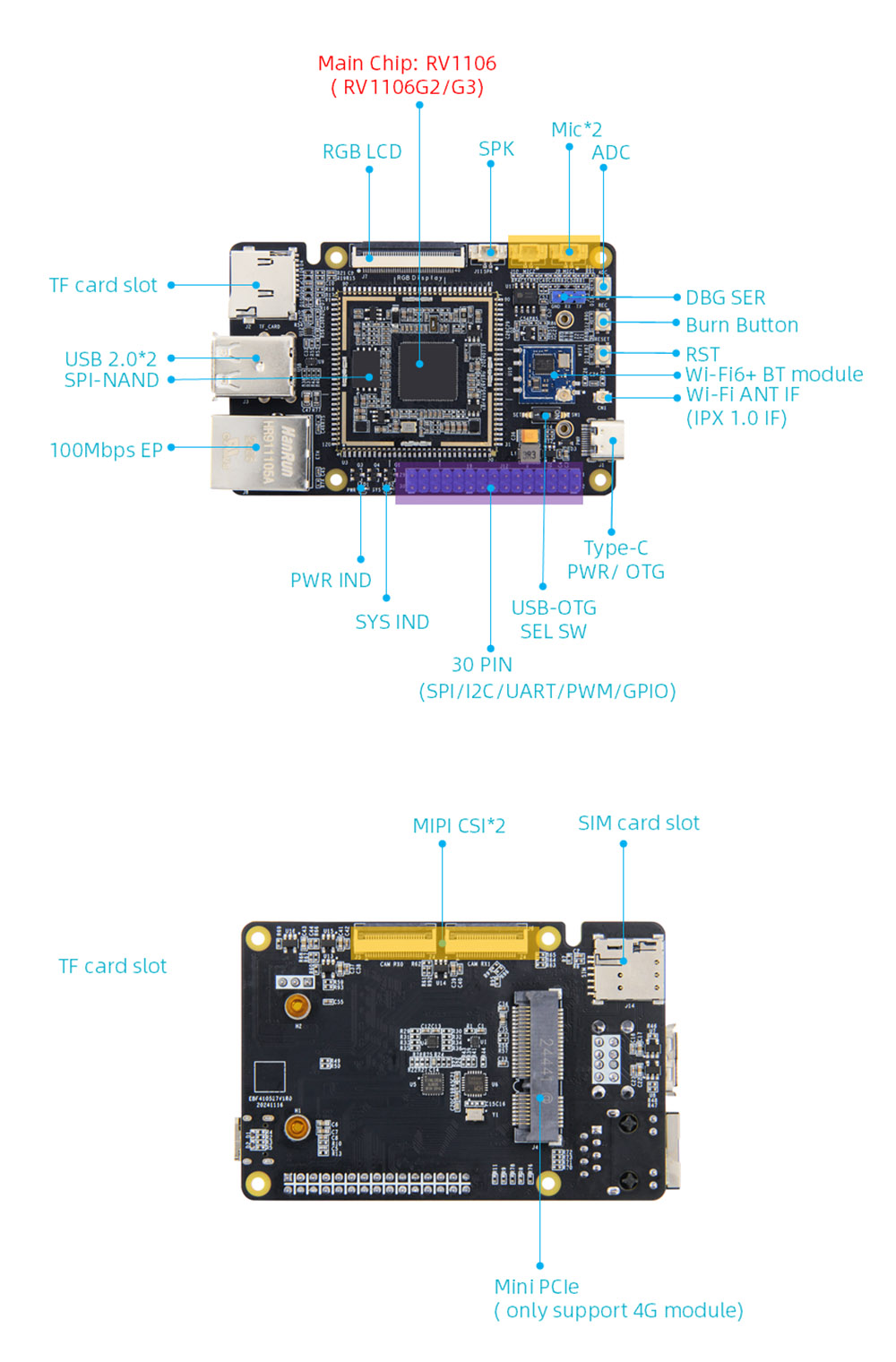

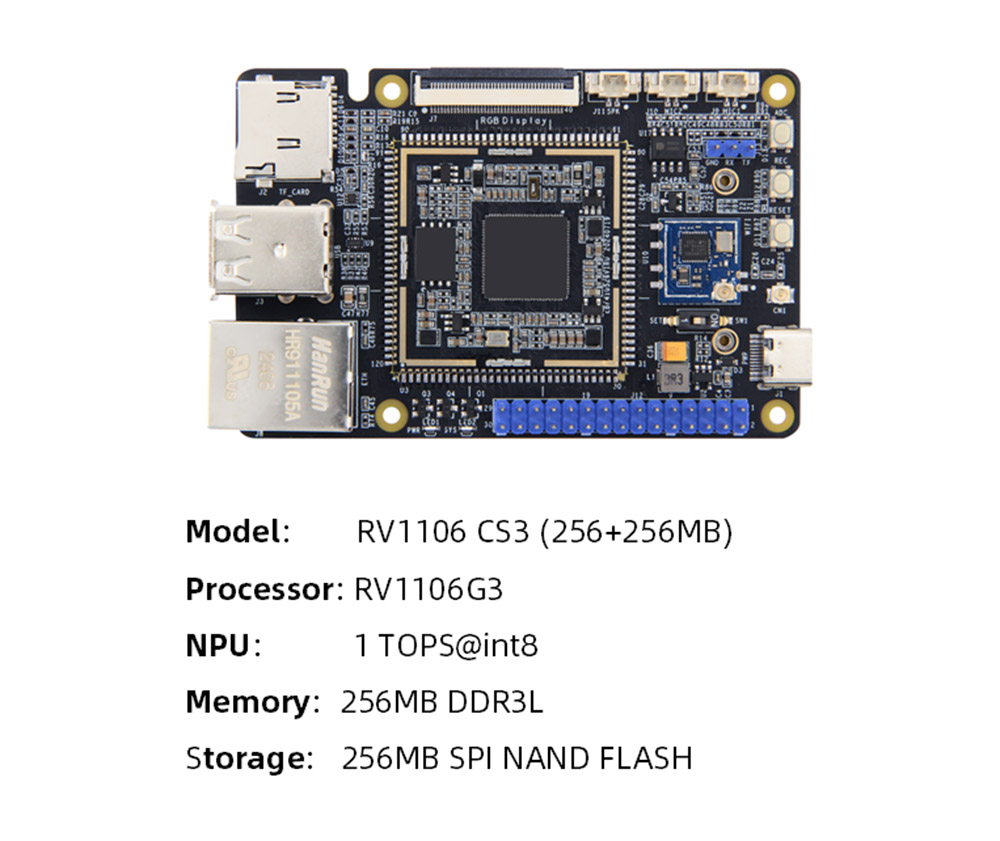

Specifikacije strojne opreme RV1106

 CPU: Glavni čip: RV1106, Cortexa7+MCU

 Pomnilnik: vdelani DDR3L, neobvezno RV1106G2: 128MB/RV1106G3: 256MB

 Shranjevanje: Spi-Nand Flash, zmogljivost: 256MB

 Računalniška moč AI: RV1106G2: 0,5Tops@int8.rv1106g3: 1Tops@int8

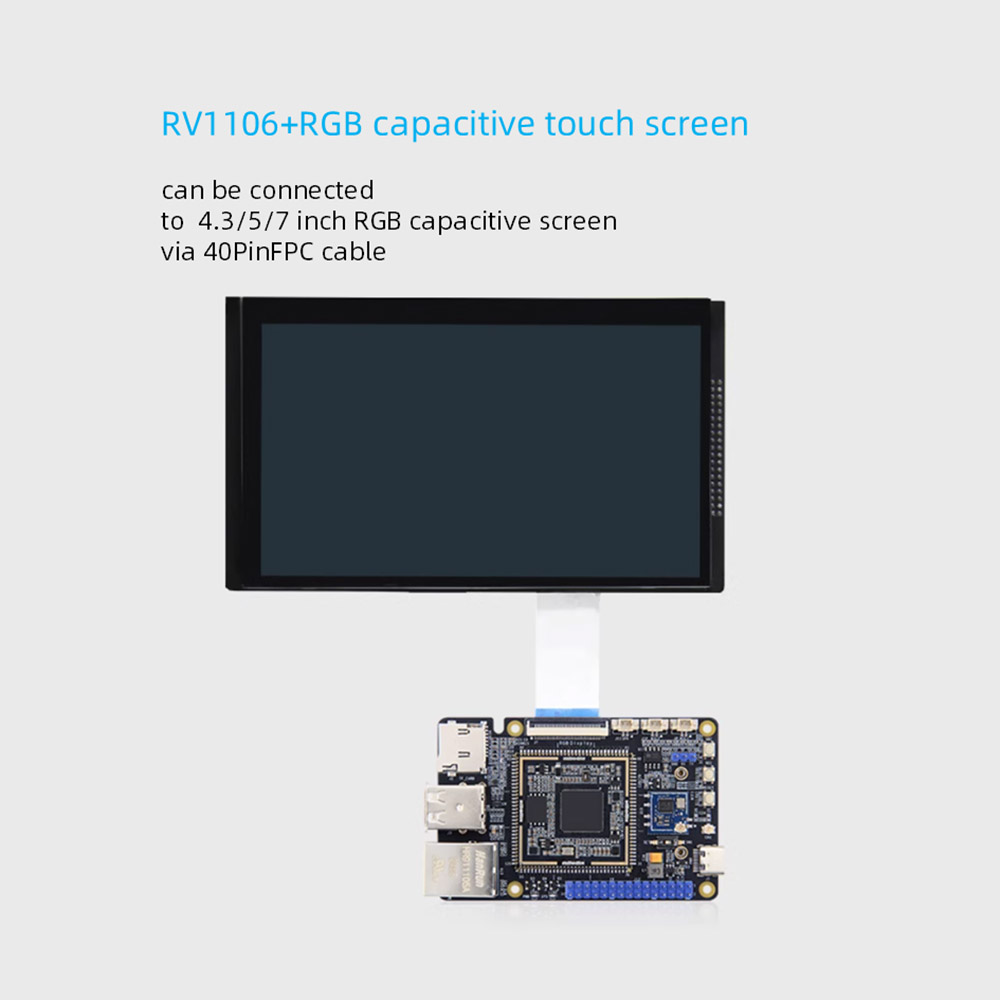

 Prikaz: 40PIN FPC vmesnik 0,5 mm razmik, 18-bitni časovni vmesnik RGB, je lahko neposredno povezan z našim 4.3/5/7-palčnim vmesnikom RGB, ki je kapacitivni zaslon prek FPC kabla

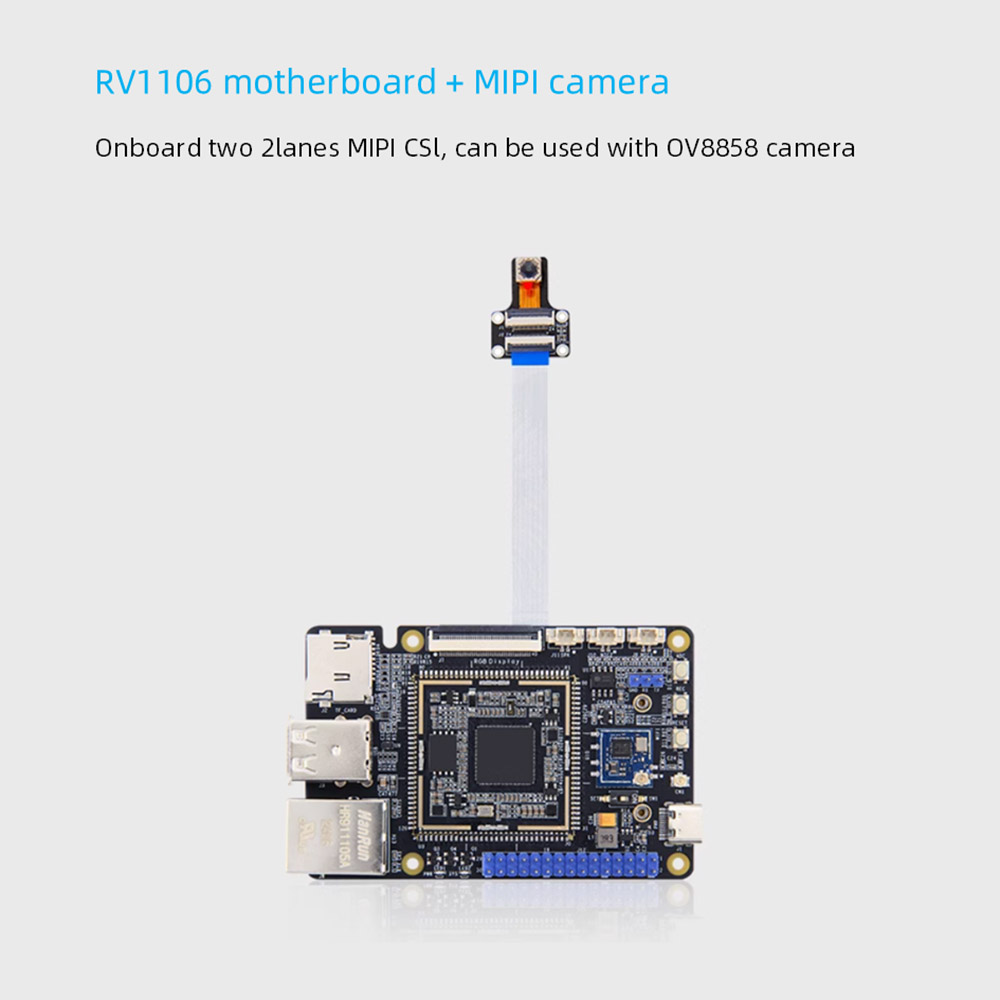

 Kamera: Dva vhod 2lanes mipicsi, eno kanali

 Močni vmesnik: 5V@1A DC vhod, vmesnik Type-C, lahko uporabite tudi za kurjenje slik

 Ethernet: 100m Ethernet vrata*1, podpira 10/100Mbps hitrost prenosa podatkov

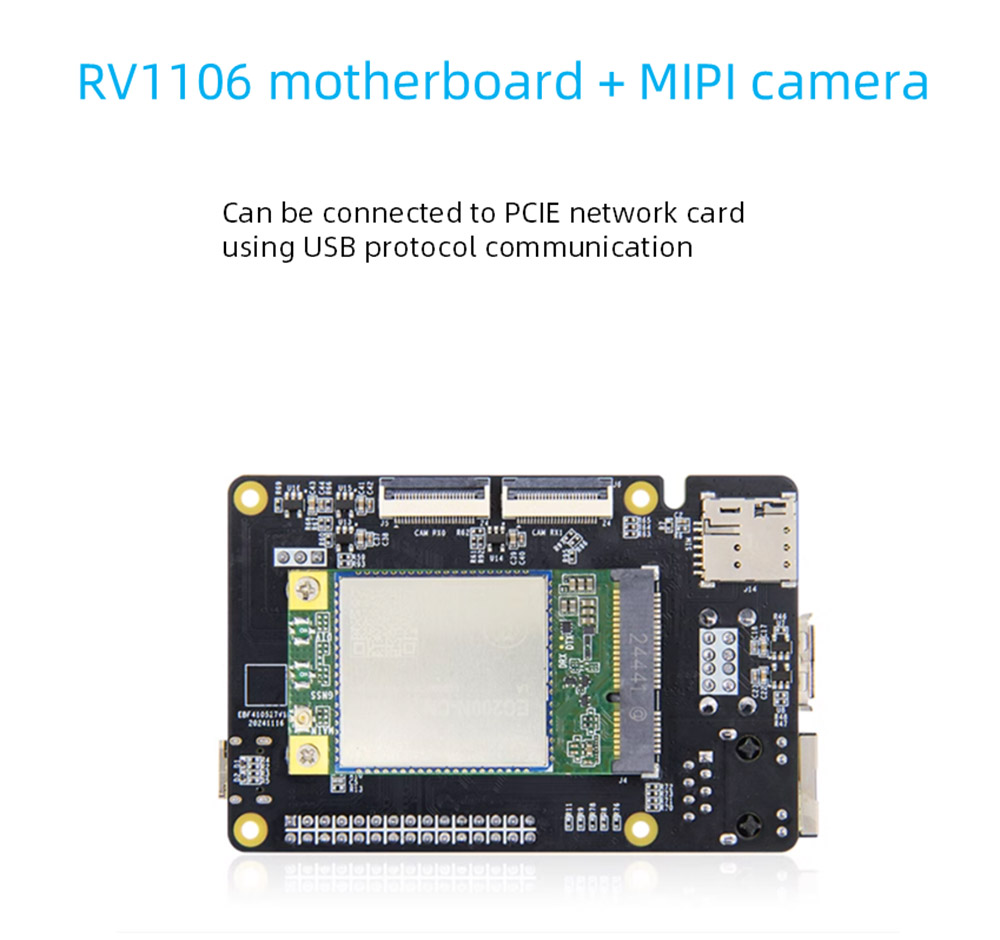

 Vmesnik PCLE: Mini-PCLE vmesnik*1, lahko poveže omrežno kartico PCIe z uporabo komunikacije USB protokola

 SIM kartica: držalo za kartico SIM*1, funkcijo kartice SIM je treba uporabiti z modulom 4G

 Lastnik kartice TF: vmesnik SD2.0, podpira do 512 GB, podpira sistem za zagon TF kartice

 USB2.0: USB gostiteljski vmesnik Type-A*2

 USB-OTG: Gostitelj Ko preklopite na Type-A, napravo, ko preklopite na Type-C

 Izbirno stikalo

A

 IO vmesnik: PIN2.54 PIN vmesnik, podpira GPIO, SPI, I2C, UART, PWM Funkcija

 Serijska vrata za odpravljanje napak: privzeti parameter 115200-8-N-1

 Zvok: mikrofon vmesnik*2, dvokanalni vhod mikrofona; vmesnik zvočnika*1, enokanalni predvajanje SPK (levi kanal)

 Gumbi: Gumb za ponastavitev*1; Gumb za opekline*1; Gumb ADC*1

 LED: indikator moči*1; Sistemski indikator*1

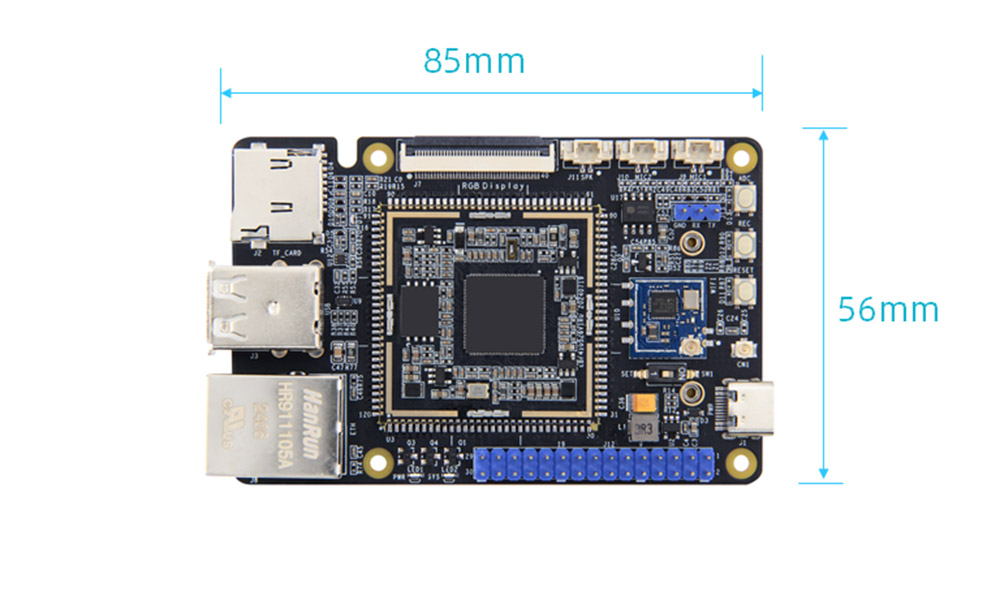

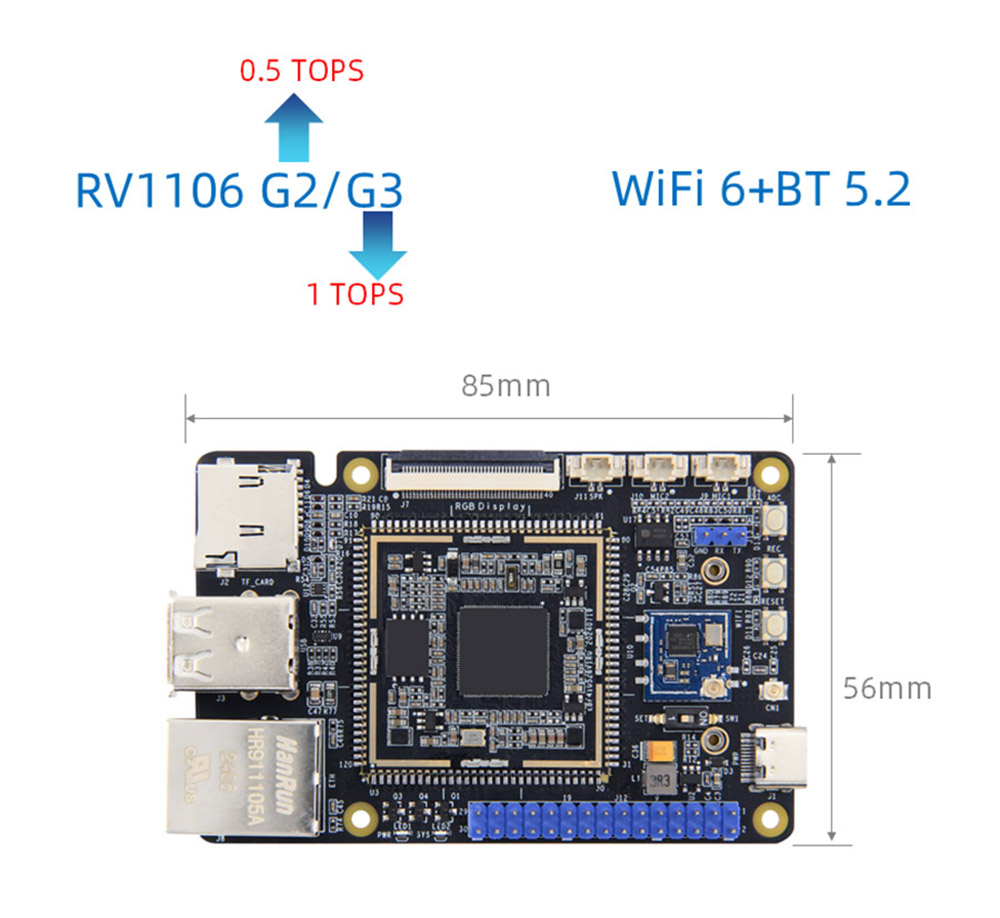

 Velikost: 56*85 mm

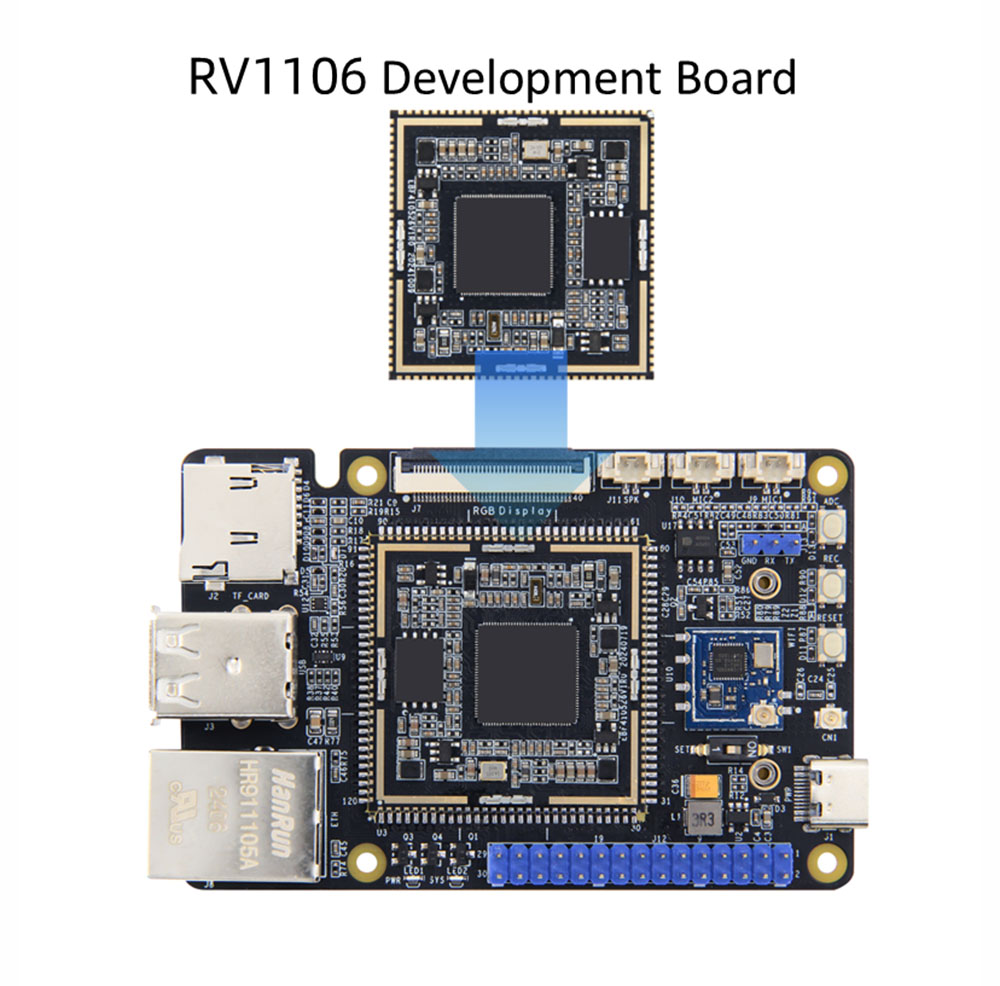

Na voljo je ujemanje osnovne plošče

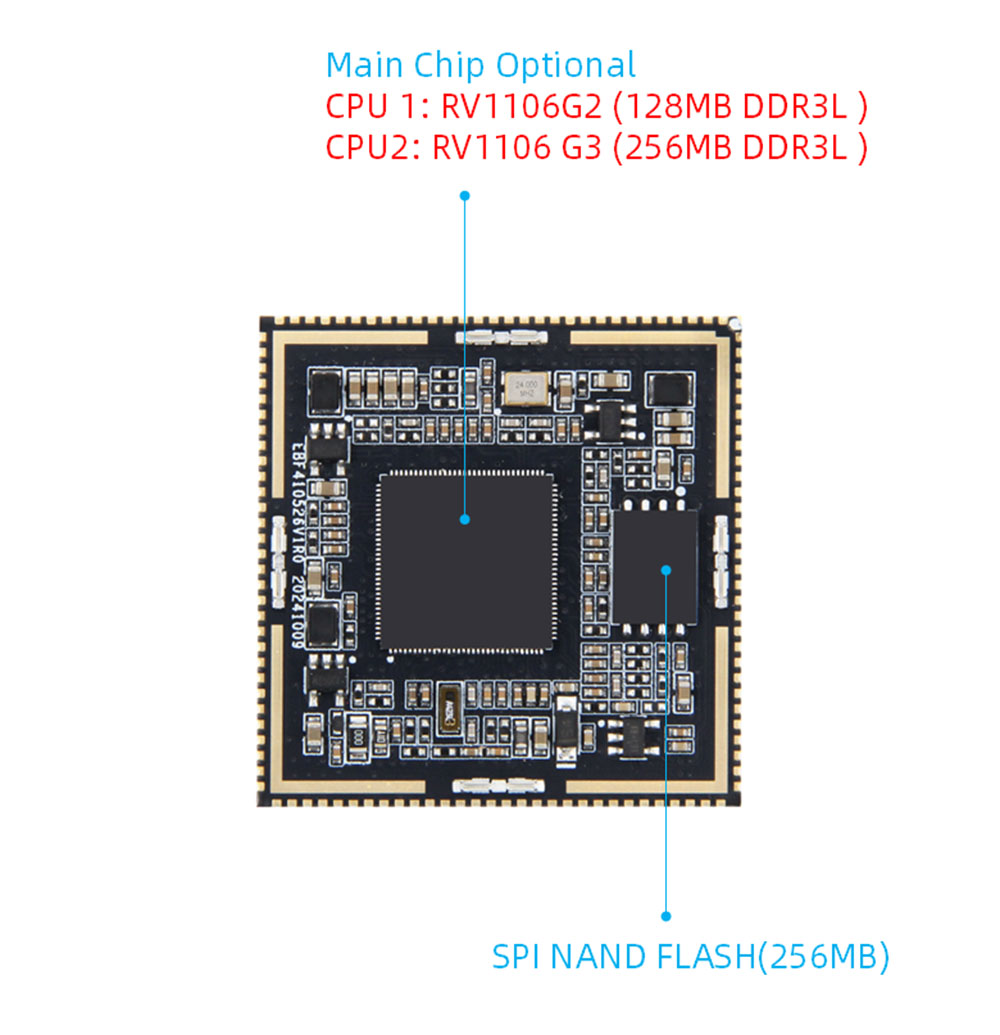

Konfiguracija strojne opreme za osnovno ploščo

 CPU: Glavni čip: RV1106, Cortexa7+MCU

 Pomnilnik: vdelani DDR3L, neobvezno RV1106G2: 128MB/RV1106G3: 256MB

 Shranjevanje: 256MB Spinand Flash

 Računalniška moč AI: RV1106G2: 0,5Tops@int8, rv1106g3: 1Tops@int8

 Vmesnik: Razen Spinand Flash -a, 10 je v celoti odpeljan, vključno z 84 GPIO, vključno z 1 NPOR RESET PIN in 3 USB namenskimi zatiči

 PCB: 4 sloje, dizajn potopnega zlata

 Velikost: 35*35 mm

Signalni zatiči

 Omrežna vrata: 1 100m Ethernet

 Serijska vrata: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Kamera: 2

 JTAG: 1

 LCD: 1

RV1106 Podrobnosti o plošči
