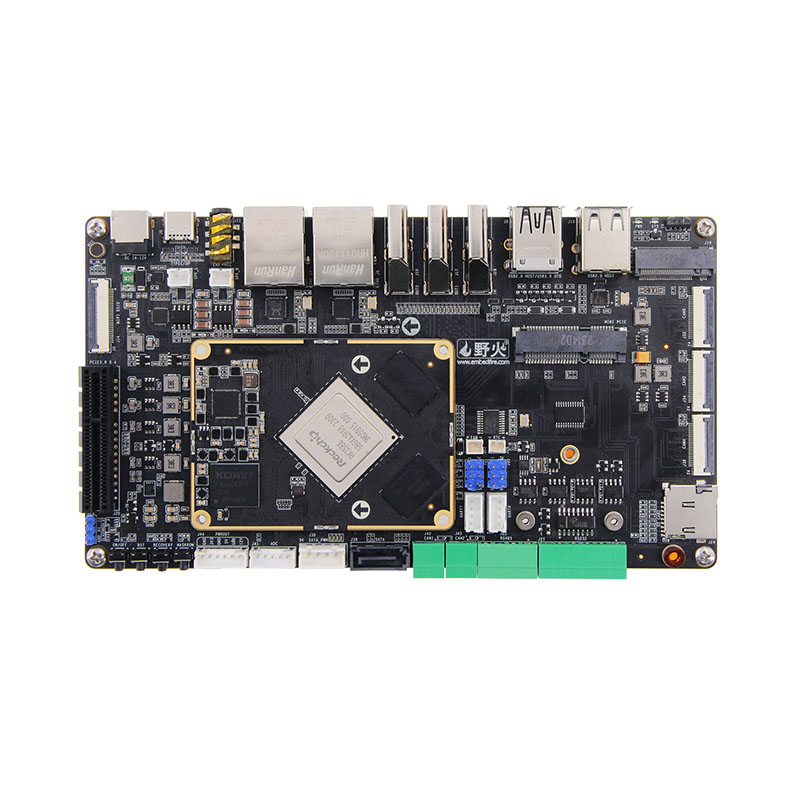

Cilj razvojne plošče RK3588 na plošči je omogočiti fleksibilne kombinacije med osnovno ploščo in funkcionalnimi podložnimi deski (nosilna plošča) s sprejetjem modularne zasnove in z uporabo standardiziranih vmesnikov (npr. PCIe, MXM, priključki za visoko hitrost od plošče)
V primerjavi z integriranim računalnikom na plošči ali z enim odborom je matična plošča na plošči na plošči naslednje glavne prednosti:
| Prednost | B2B razvojne plošče | Tradicionalne plošče MCU |
| Razširljivost | Modularno, vroče spremenljivo | Fiksne periferne naprave, skakalne žice |
| Kakovost signala | Podpira signale na ravni GHZ | Omejen na GPIO/UART z nizko hitrostjo |
| Hitrost razvoja | Ponovno uporabite potrjene module | Zahteva popolno prenovo strojne opreme |
| Uporaba primerov | Kompleksni sistemi (AI/Industrial) | Preprost nadzor (beleženje senzorjev) |
● Zmogljiv SoC: Rockchip RK3588 (8-jedrni Cortex-A76/A55, 6Tops NPU)
● Modularna zasnova: prilagodljivi B2B konektorji za širitev po meri
● Vmesniki za visoke hitrosti: PCIE 3.0, USB 3.1, dvojni gigabitni Ethernet, SATA
● Multi-Display: Podpira 8K@60fps + 4K@60fps hkratni izhod
● Industrijski razred: -40 ° C do +85 ° C delovanje
● Bogati vmesniki: Mini PCIe, M.2 M Key, MIPI CSI
● Večkratni zaslon različen zaslon: podpira tri-zaslonski heterogeni zaslon in heterogeni zaslon na štirih zaslonih. HDMI*2; Mipi dsi*2; Type-C (podpira protokol DP)

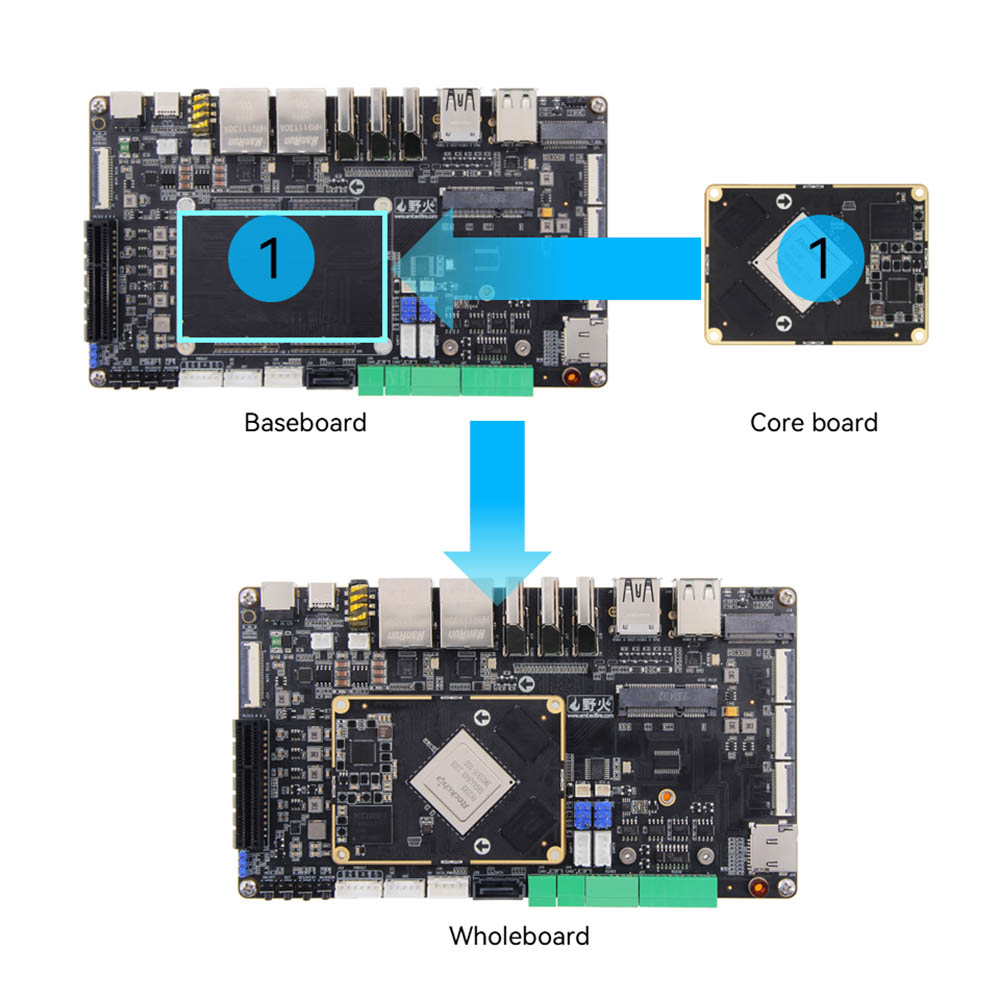

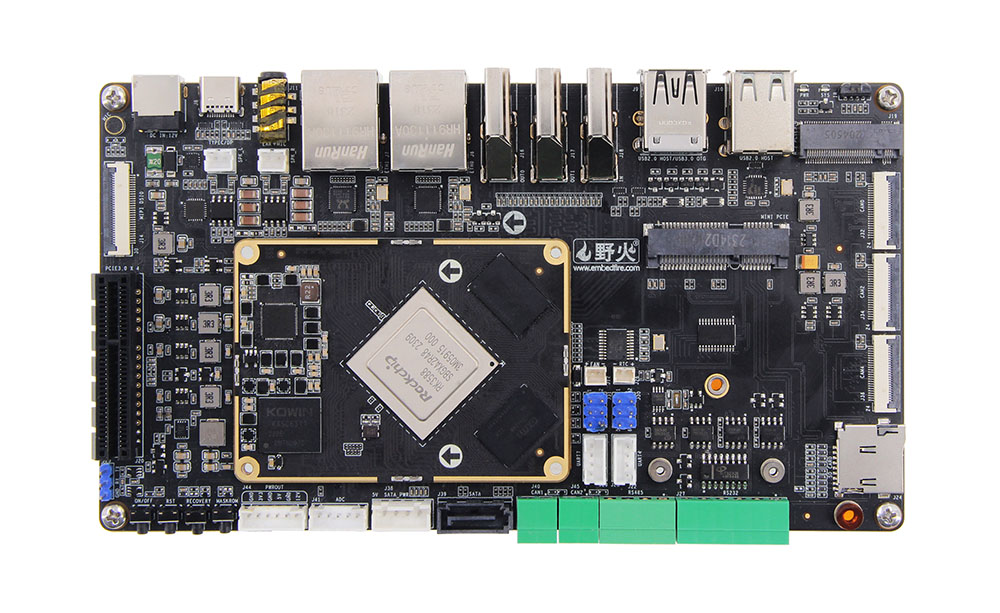

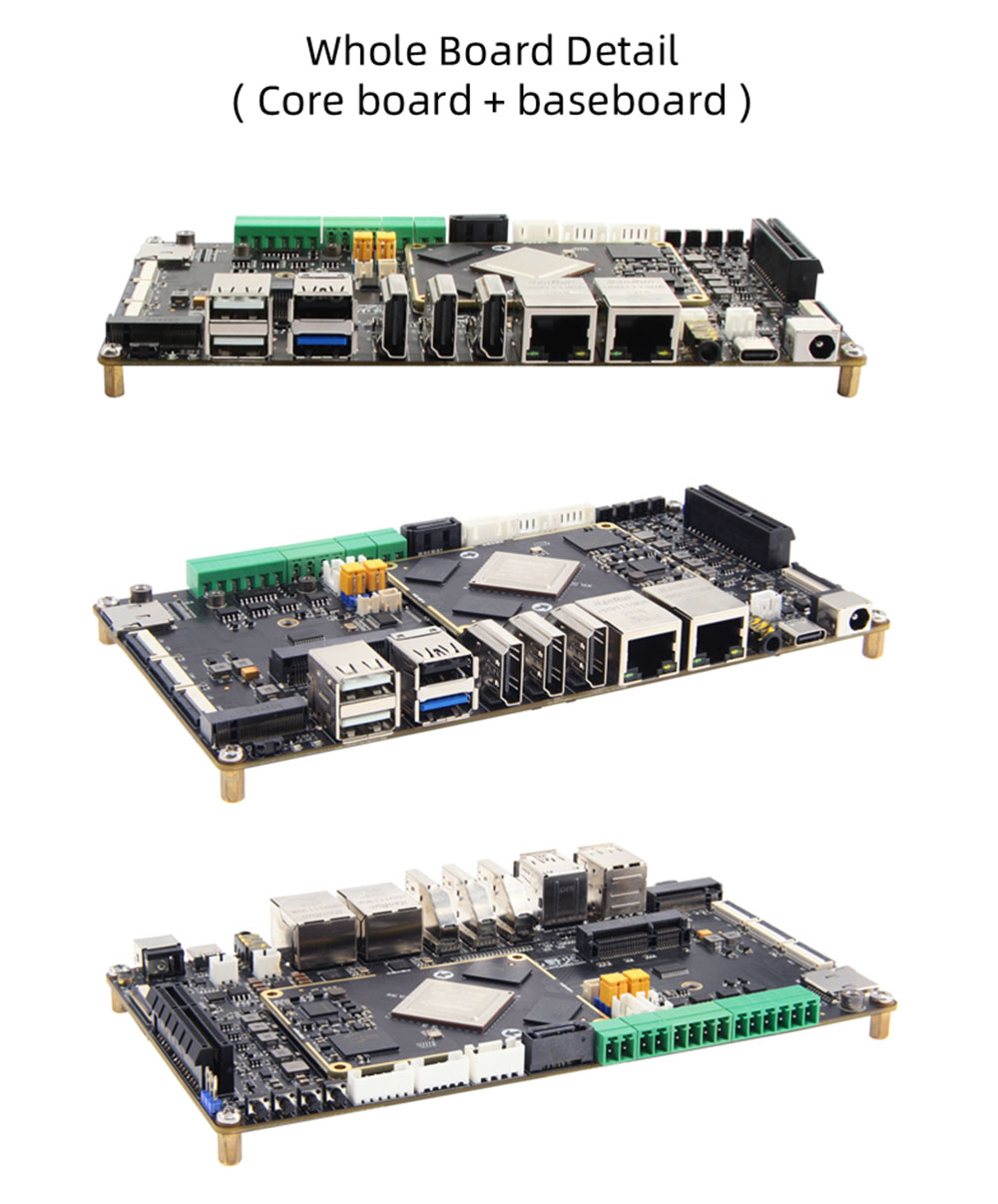

Matična plošča BTB je sestavljena iz osnovne deske in prevozniške plošče/ osnovne plošče.

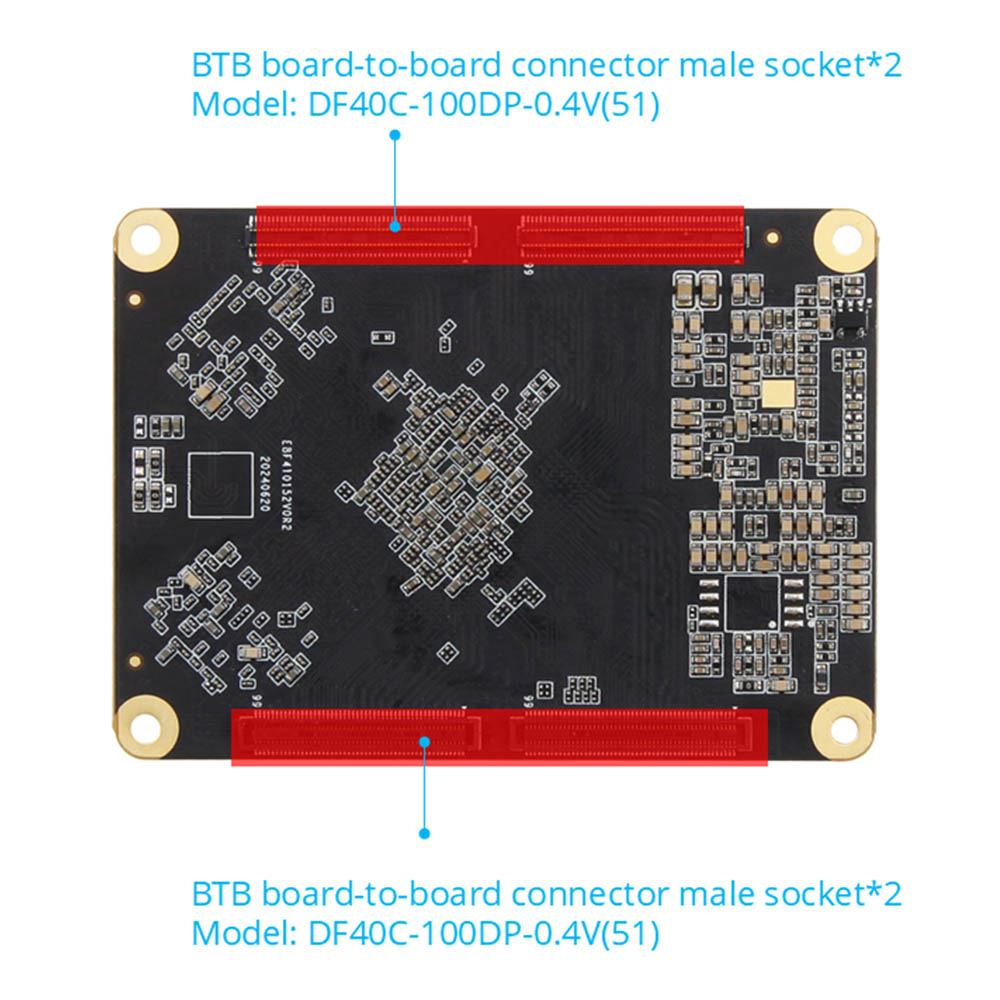

● Priključek: Moški priključek: DF40C-100DP-0.4V (51) Ženski priključek: DF40C-100DS-0.4V (51)

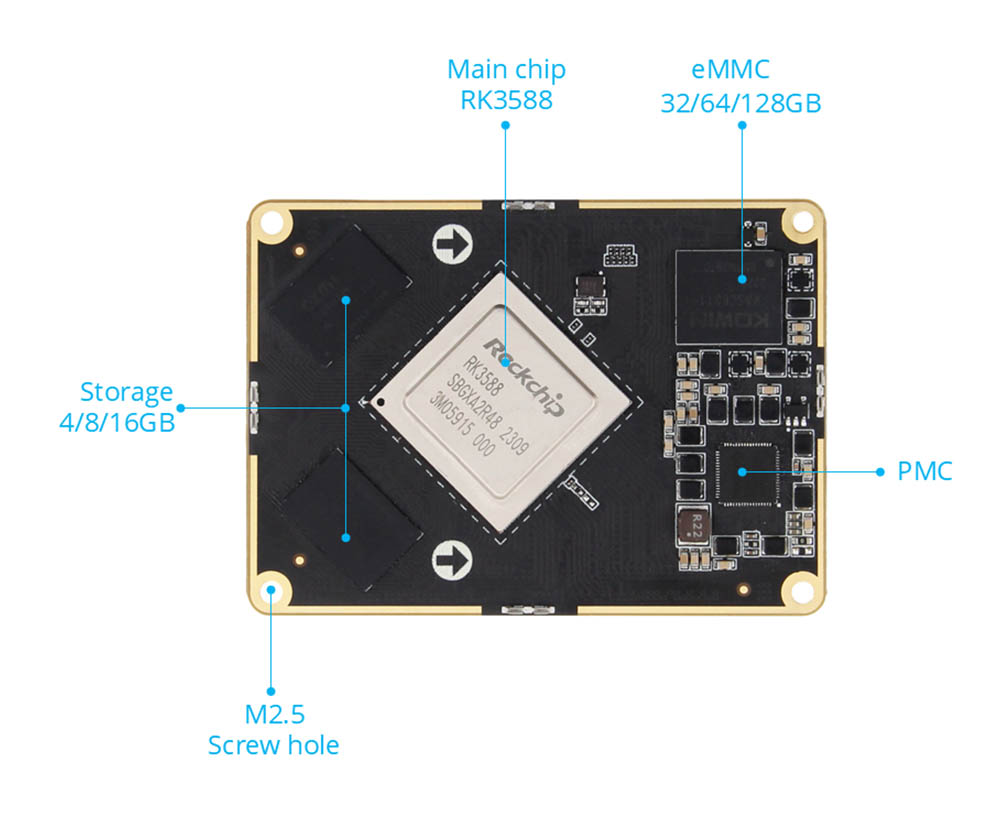

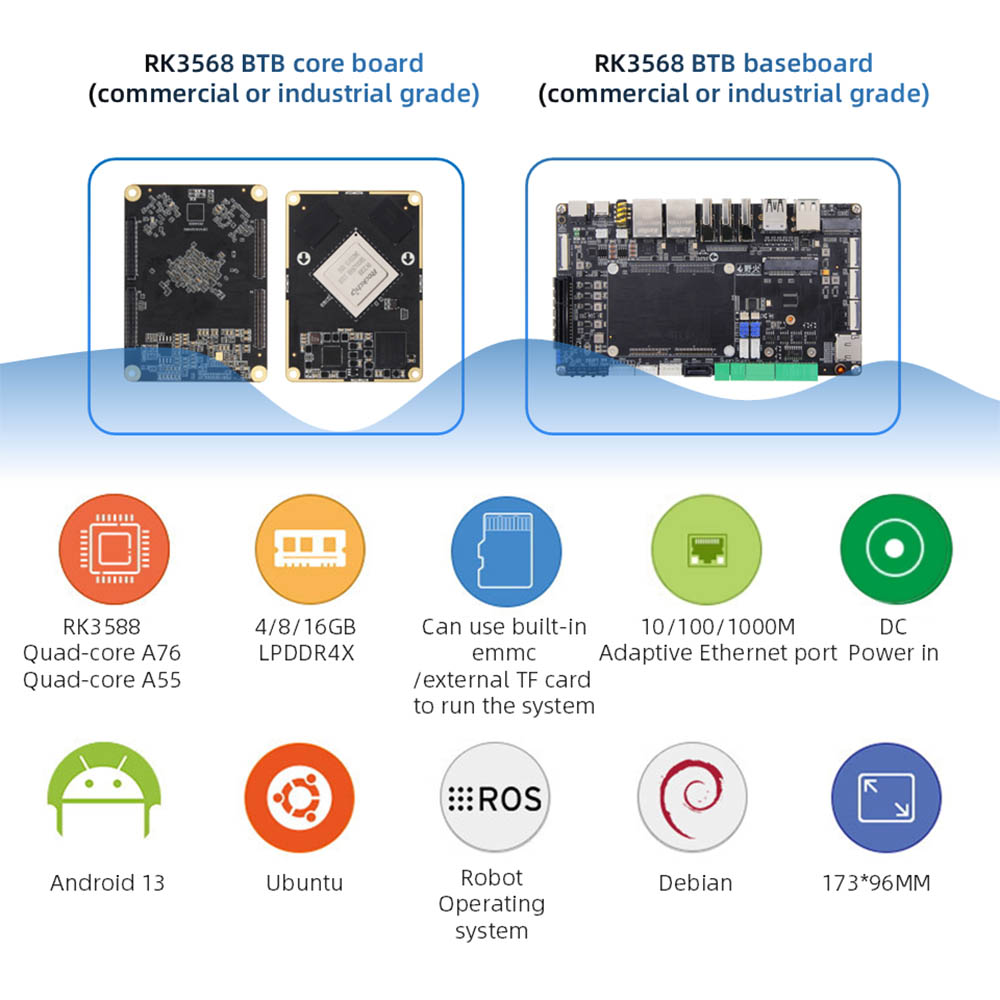

● Glavni čip: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, računalniška moč 6Tops) BTB vodi do 400 zatičev, 0,5 mm razmik, vodi do vseh I0
● Pomnilnik: 4/8/16GB, LPDDR4/4X
● Shranjevanje: 32/64/128 GB. EMMC
● Priključek: Moški: DF40C-100DP-0.4V (51) Ženska: DF40C-100DS-0.4V (51)

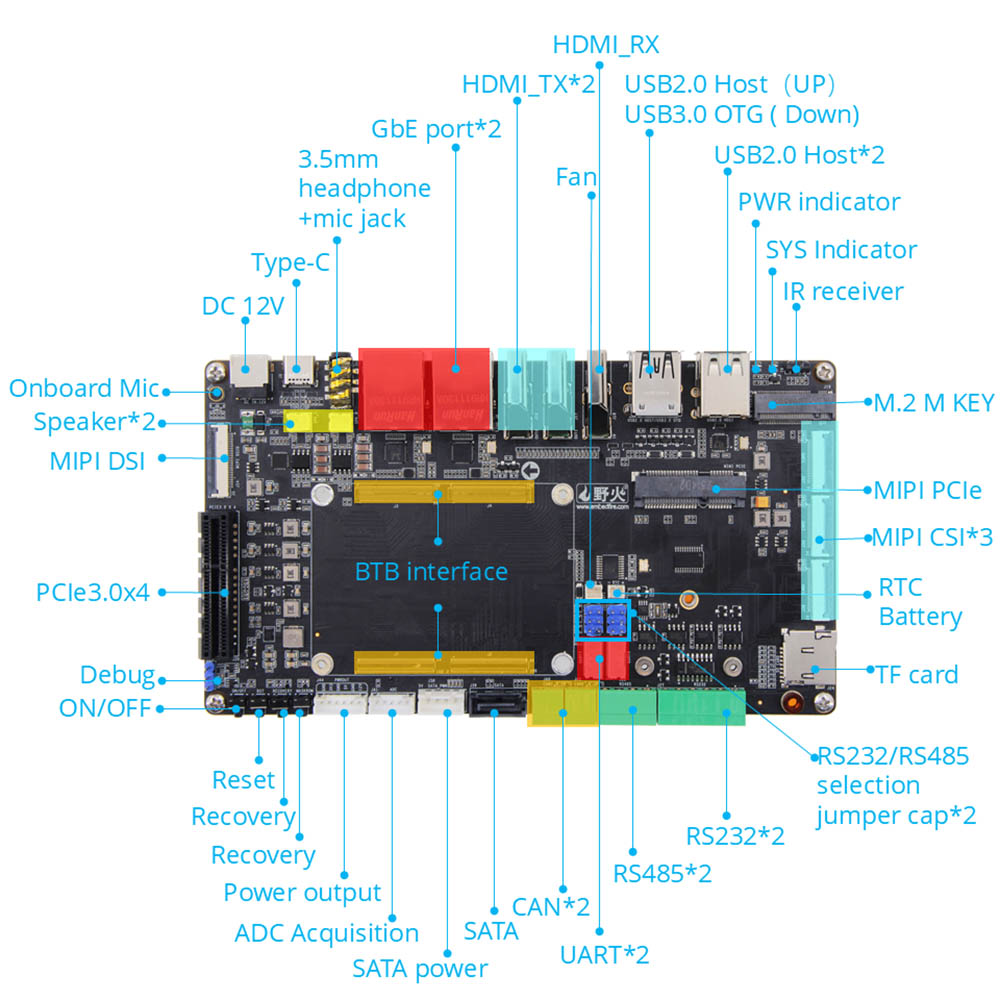

● Vmesnik napajanja: 12V@2A DC vhod, DC vmesnik*1; Izhodni vmesnik*1

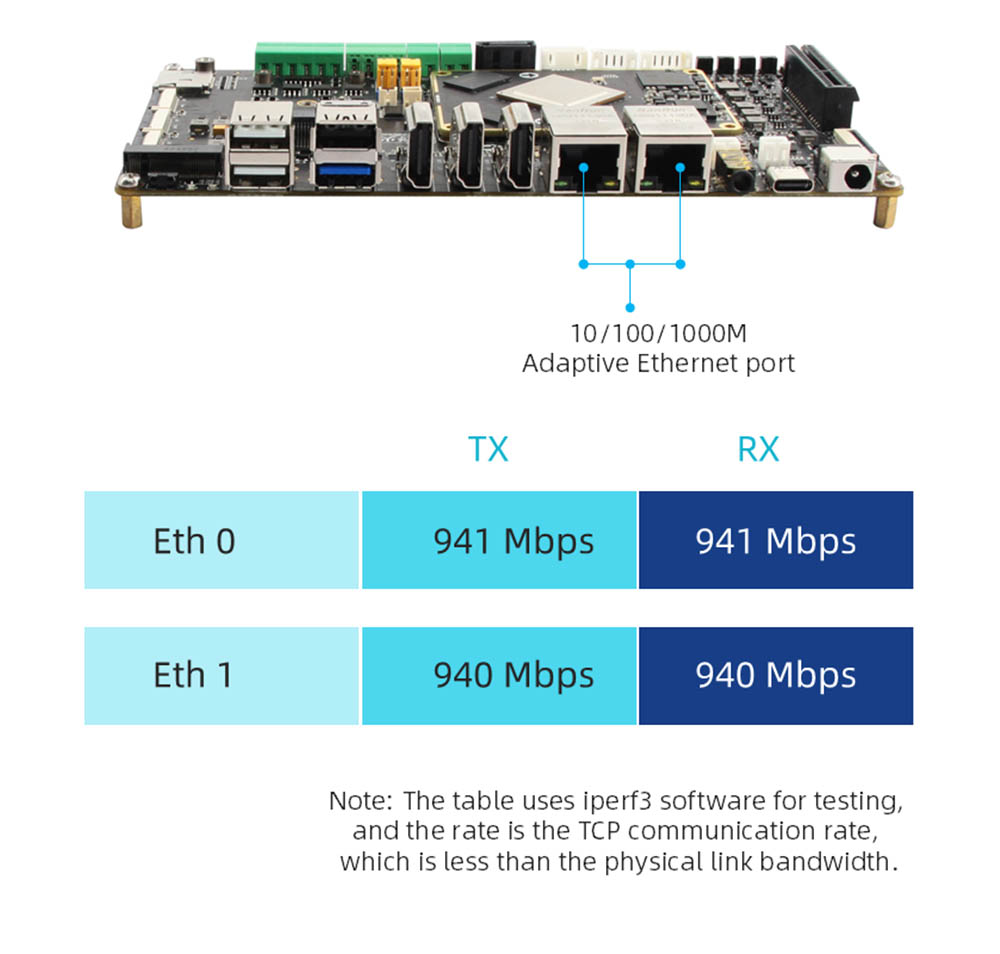

● Ethernet: Gigabit Network Port*2, podpora 10/100/1000Mbps hitrost prenosa podatkov
● HDMI: HDMI12.0 Vhod*1, do 3840x2160@60fps; HDMI2.1 Izhod*2, podpira več zaslonov z drugimi zasloni, največja ločljivost 7680x4320@60Hz (ločljivost 8K)
● MIPI-DSI: Vmesnik zaslona MIPI*2 (spredaj*1, nazaj*1) je mogoče priključiti na zaslon MIPI za divji požar, podpira več zaslonov z drugimi zasloni; Enotni način MIPI Največja ločljivost 1920*1080@60Hz

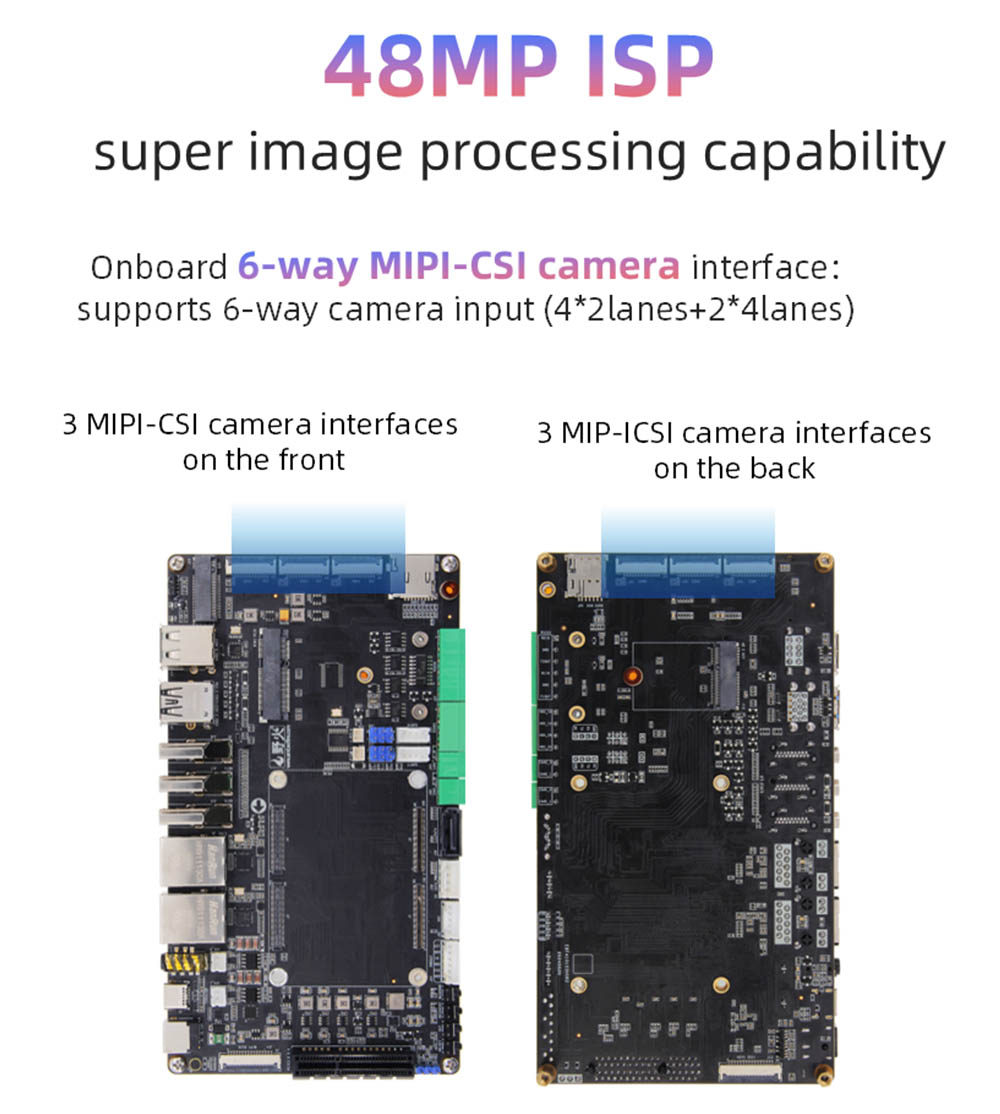

● MIPI-CSI: Vmesnik kamere MIPI*6 (spredaj*3, nazaj*3), lahko priključite na divji požar mipi kamero
● USB2.0: vmesnik USB-HostType-A*3
● USB3.0: USB-OTGType-A vmesnik*1; Vmesnik Type-C*1 se lahko uporablja za kurjenje vdelane programske opreme, podpira protokol DP1.4

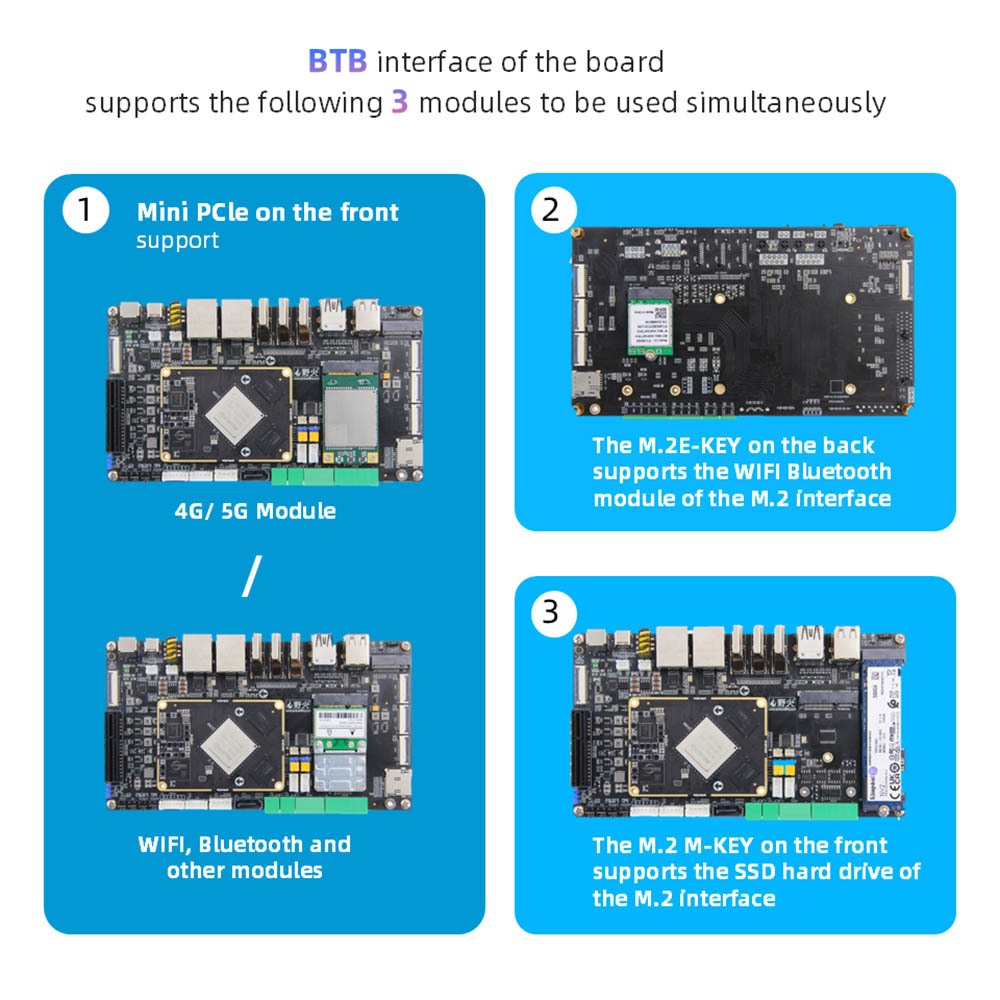

● Vmesnik PCLE: Mini-PCLE vmesnik*1, lahko uporabite omrežno kartico WiFi s polno višino ali pol višine, modulom 4G ali drugim modulom vmesnika Mini-PCLE: PCLE3.0x4 vmesnik*1
● Vmesnik M.2: M.2EKey vmesnik*1, podpira M.2 E-ključni modul brezžične omrežne kartice; M.2 M ključni vmesnik*1, podpira M.2 M-ključ PCLE3.0*4Lanes Specifikacija 2280 Trdi disk
● držalo za kartico TF: držalo za mikro SD (TF)*1, podpira sistem za zagon kartice TF, do 512 GB
● držalo za kartico SIM: SIM držalo za kartico*1, funkcijo kartice SIM je treba uporabiti z modulom 4G
● Vmesnik SATA: standardni vmesnik SATA*1; Vmesnik SATA napajanja*1, podpira 12V izhod
● CAN: CAN*2
● ADC: Vmesnik za pridobivanje ADC*1
● Serijski pristanišče za odpravljanje napak:
● serijska vrata za odpravljanje napak*1 (UART2), privzeti parameter 1500000-8-N-1; UART serijski pristanišče*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● rs485*2 (UART4 & UART7); RS232/RS485 Vmesnik za izbiro Jumper*2
● Zvok: mikrofon na krovu*1; Vmesnik zvočnikov SPK*2, lahko poveže 3W izhod za slušalke 3W zvočnikov + vhod mikrofona 2-in-1 vmesnik*1
● Gumb: gumb za vklop/izklop*1; Gumb za masko*1; Gumb za obnovitev*1; Gumb za ponastavitev*
● LED: indikator moči*1; Sistemski indikator*1
● Infrardeči sprejemnik: Podpora infrardeče funkcije daljinskega upravljalnika
● RTC: RTC napajalna vtičnica*1
● Vmesnik ventilatorja: Podporna namestitev hlajenja 5V ali 12V ventilatorja
● AI Edge Computing: pametna varnost ， pametni prevoz ， pametno mesto, video analitika.
● Industrijska avtomatizacija: PLC nadzor, strojni vid.
● Robotika: avtonomna navigacija, ki jo poganja AI.
● Aplikacije v vozilu: Zabavni sistem v avtomobilih, sistem za navigacijo v avtomobilu.
● Digitalna oznaka: 8k več zaslona oglaševanje.
● Medicinska oprema: medicinski endoskopi, sistemi za ultrazvok slikanja
