Rockchip RK3576 8nm visokozmogljiva AIOT platforma druge generacije je visokozmogljiv procesor SOC z nizko močjo SOC (sistemski na čipu), primeren za različne scenarije aplikacij, kot so PCS na osnovi ARM, robne računalniške naprave in osebne mobilne internetne naprave. Uporablja osemjedrni CPU, ki temelji na arhitekturi ARM, združuje neodvisni 6Tops (TERA operacije na sekundo) NPU (enota za obdelavo Quad Neural Network Quad), združuje več računalniških jeder, kot so GPU, MCU, VPU, in ima bogat periferni vmesnik, da izpolni zahteve za kompleksno prizorišče. Poleg tega RK3576 podpira tudi shranjevanje UFS (Universal Flash Storage), ki zagotavlja učinkovite zmogljivosti za shranjevanje in branje podatkov.
ThinkCore Technology, namenjena vgrajenem razvoju, je trenutno razvila osnovno ploščo RK3576 in podpira prilagajanje in množično proizvodnjo

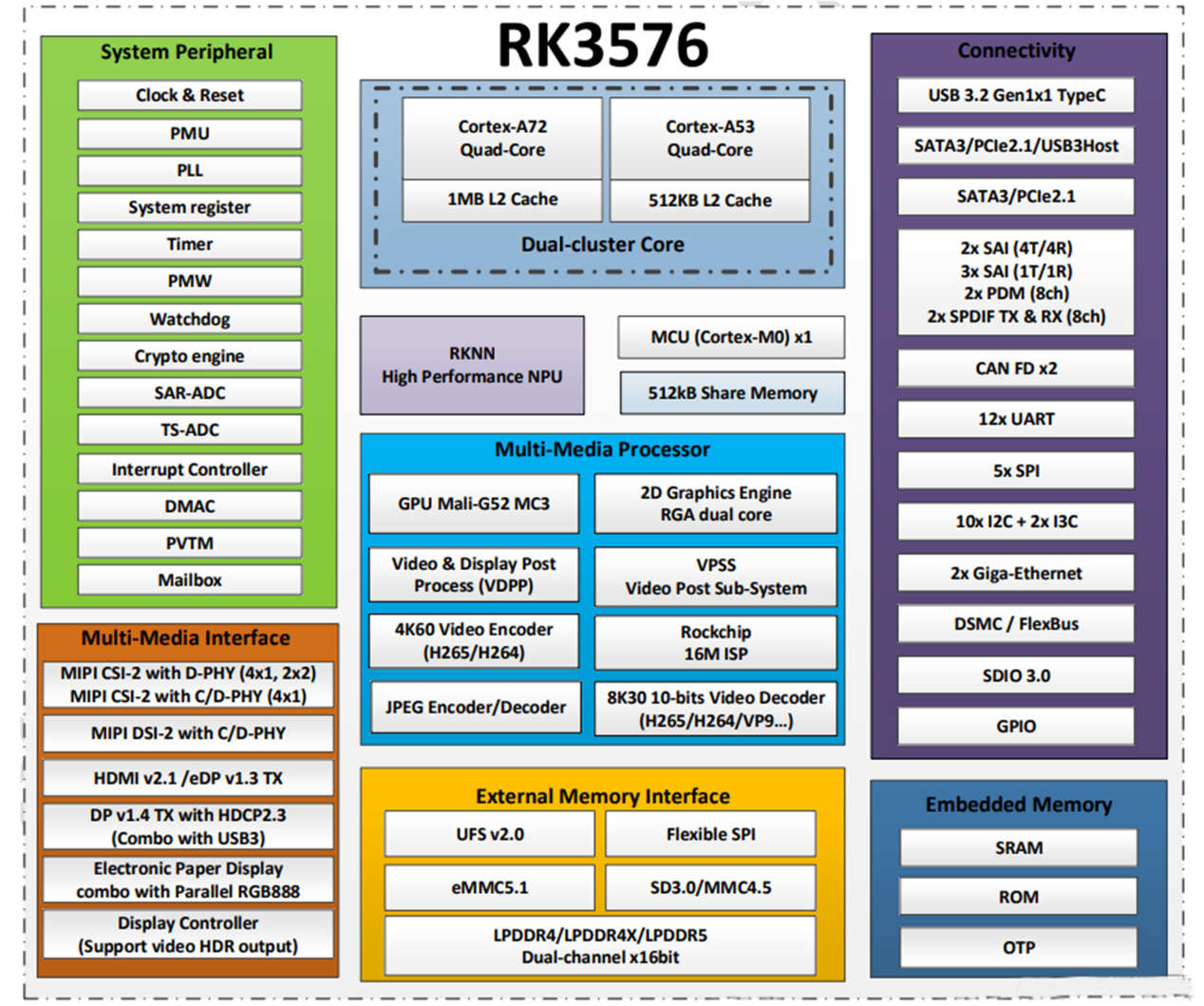

2. 2. RK3576 Analiza specifikacij
CPU:
Octa-Core Arm Processor s 4 jedri Cortex-A72 (2,2 GHz) in 4 jedri Cortex-A53 (1,8 GHz)
Uporabniško usmerjena ARM Cortex-M0 MCU pri 400MHz
GPU:
ARM MALI-G52 MC3 @ 1GHz
Podpira OpenGL ES 1.1, 2.0 in 3.2
Podpora vulkanu 1.1
Podpira celoten profil OpenCL 2.0
Podpira AFBC (stiskanje medpomnilnika ARM)
DDR:
Dvojni 32-bitni LPDDR4/LPDDR4X/LPDDR5
VPU:
8KP30 H.265, AV1, VP9, AVS2 Video dekoder
4KP120 H.265, AV1, VP9, AVS2 Video dekoder
4KP60 H.265, H.264, AV1, VP9, AVS2 Video dekoder
4KP60 H.264/H.265 Video dajalnik
4KP60 mpeg dajalnik in dekoder

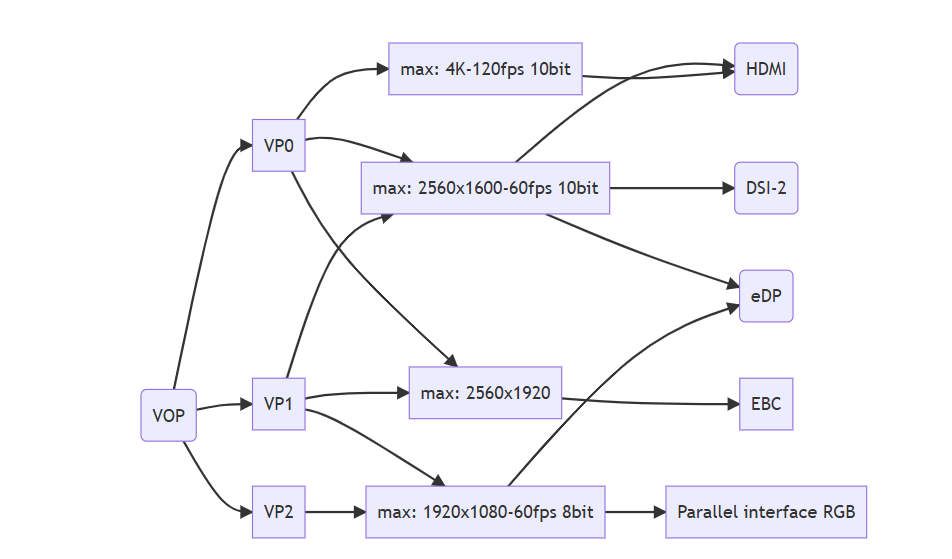

GTC:
HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX
MIPI DSI-2 TX @ 4K60
DisplayPort 1.4 TX @ 4K120
EPD (elektronski prikaz papirja) TX @ 2560x1920
Vzporedni vmesnik (RGB888) TX @ 1080p60
1. Podpora za prikaz trojnega zaslona 2,5k+2k+2k
2. 2. dvojni zaslon 4K+ 2K
NPU:
Računalniška moč INT8 je 6 zgoraj
Podpora dvojnim jedrom, dvojna jedra lahko delujeta skupaj ali neodvisno
Podprite INT4, INT8, INT16, FP16, BF16 in TF32 računalništvo z 1MB notranjim SRAM
Podprite multi-scenario vzporedna q obdelava Q podpora Deep Learning Okvir: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, ETC.
RGA (2D grafični motor):
Rockchip RGA V2.5 Engine, dvojna jedra največja ločljivost: izvorna slika 8192x8192, ciljna slika 4096x4096 Podporni blok prenos in barvno polnjenje načina transparentnosti, vključno z gradientnim polnjenjem in polnjenjem vzorca
Podprite alfa mešanje, vključno z globalno alfa, na pikselo alfa in gradient
Podprite katero koli razmerje med skaliranjem, ki niso v celoti, od 1/16 do 16
Podpora 0, 90, 180, 270
Video vhod
16M slikovnih mest s HDR (do 120db)
Podpira 3 vmesnike MIPI CSI-2
1 Mipi CSI-2 z D-Phy (4x1, 2x2)
1 MIPI CS1-2 s C/D-Phy (4x1)
Dva vmesnika 4-pasu D-Phy V1.2
Vsak vmesnik je mogoče konfigurirati kot vrata podatkovnega kanala 2x2
En 4-pasov (ali 3-podatkovni trojček) c/d-phy
D-Phy je v2.0, s hitrostjo kanala 4,5 Gbps
C-Phy je v1.1, s hitrostjo trojčkov 2,5gsps
Vsako vrata podpira 4 virtualne kanale
DVP vmesnik
En DVP 8/10/12
16-bit
8.10.12.16 BIT, do 150MHz V/I Frekvenčna podpora BT.601/BT.656 in BT.1120 VI Vmetniki Podpirajo konfiguracijo pik pik, horizontalno sinhronizacijo in navpično polarnost polariranja 2/4-Way, ki je bila vpletena oblika BT.656. Bt.656/bt.1120
Skladiščenje
UFS 2.1 s HS-G3 (12 Gbps)
FSPI (osem kanalov)
EMMC 5.1
SDMMC 3.0
Kamera, če
2 mipi CSI-2 z D-Phy (lahko je sestavljen iz 4x1 ali 2x2)
1 Mipi CSI-2 s C/D-Phy (4x1)
1x 8110112116-bitni DVP
Kakovost slike-deinterlacing, označevanje, skaliranje, upravljanje motor, ostrino, glajenje robov, DCI-Hist, 3D-Lut, ACM, HDR
Zvok
I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8CH PDM, 2x S/PDIFASRC (2x 2CH + 2x 4CH)
Omrežje
2x vmesniki RGMI, to je dvojni gigabitni Ethernet
. USB
1x USB 3.2 Gen 1, podpira način Type-C Alt z Displayport
. PCLE
1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 Multiplexed Port
1 PCLE 2.1/SATA 3.1 Multipleksirana vrata
Drugi 1/0
CAN FD, I2C, SPI, UART, GPIO
Varnost (razširitev varnosti ARM TrustZone)
ARM TRUNSTZON VARNOSTNA
Varni čevelj/ključna lestev/OTP
Crypto Engine (RSA, ECC, Hash, DES, AES, SHA, SM)
Paket:16x17 mm, 0,65 naklon, paket FCCSP
